Palettenregale
Das X-PR LINE Palettenregal ist ein auf Stahlstützen und -traversen basierendes, konventionelles Regalsystem für palettierte Produkte. Dieses Regalsystem ist optimal für die Lagerung von Waren aller Größen und Gewichte geeignet.
Hervorzuhebende Merkmale der X-PR LINE:
- Direkter Zugang zu jeder gelagerten Paletteneinheit
- Einfache oder doppelte Regalreihen – Anpassungen der Rahmentiefen sind möglich
- Lagerung unterschiedlicher Produkte, sowohl in Bezug auf Gewicht als auch auf Größe
- Höhe und Regalabmessung sind an die individuellen Anforderungen angepasst – für schwere Lasten geeignet
Das Regalsystem X-PR LINE ist die von unseren Partnern am häufigsten gewählte Lösung. Sie wird besonders wegen ihres umfangreichen Zubehörs, der Möglichkeit der Lagerung von Paletten und anderen Ladeeinheiten sowie der maximalen Kosteneffizienz bei gleichzeitiger Einhaltung höchster Sicherheitsstandards geschätzt.
Maximale Standardhöhe des Systems
Maximale Belastung pro 1800 mm langem Träger
Maximale Standardtiefe – Balken zu Balken
Maximale Standardstrahlbreite
Hersteller von Palettenregalen - vom Konzept bis zur Umsetzung

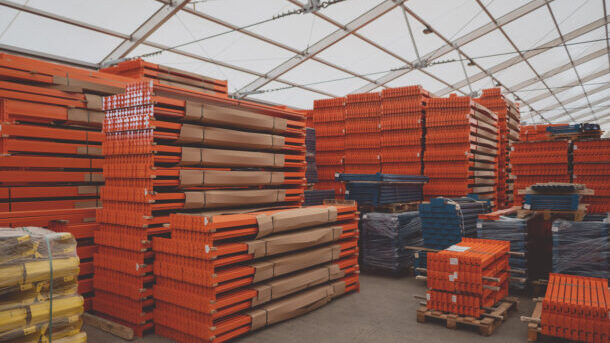

Mit umfassender Erfahrung in der Branche ist WDX Ihr Experte für maßgeschneiderte Intralogistik-Lösungen. Unsere Verpflichtung zur Qualität erstreckt sich über die Herstellung, Planung und die reibungslose Implementierung von Regalanlagen. Die herausragende Qualität unserer Palettenregale spiegelt sich in der durchdachten Konstruktion, der Verwendung modernster Produktionsanlagen und der kontinuierlichen Weiterentwicklung unserer Regalsysteme wider – alles „made in Europe“.
Dazu kommt: Wir implementieren Lagerlösungen in ganz Europa.
Unser Regalsystem kann für die Lagerung unterschiedlichster Ladeeinheiten ausgelegt werden.
Die Auslegung des Regalsystems hängt u.a. von diesen Faktoren ab:
- Spezifikationen der Ladung
- geltende Sicherheitsvorschriften
- Art der Flurfördergeräte, welche für die Handhabung der Regale vorgesehen sind
- Ihren individuellen Erwartungen
Sie haben uns vertraut:
Wir finden ein Lagersystem, das zu Ihren Anforderungen passt!
Sprechen Sie uns an.
Unser Vertriebsteam erstellt für Sie gerne ein kostenloses und unverbindliches Angebot inklusive Lagerplanung.
Wir bieten mehr als nur Palettenregale
Mit Palettenregalen der X-PR-Linie oder anderen Regaltypen bieten wir Ihnen eine umfassende Lagerlösung. Bitte kontaktieren Sie uns, um eine umfassende Lösung zu entwickeln, die die optimale Funktion Ihres Lagers sicherstellt.
Wie sind Palettenregale aufgebaut?
Das Palettenregal X-PR LINE ist modular aufgebaut. Für die optimale Auslegung der Regale hinsichtlich individueller Gewichte und Höhen stellen wir eine große Auswahl an Stützenprofilen und Traversentypen bereit. Das Palettenregal-System X-PR ermöglicht sowohl eine Reihen- als auch eine Blocklagerung. Profitieren Sie von einer vielseitigen Regalkonfiguration – zugeschnitten auf Ihre individuellen Bedürfnisse.
Bei der Konstruktion eines Palettenregals werden grundsätzlich die Parameter der Ladungsträger sowie deren Lagerungsvorschriften berücksichtigt. Dabei wird auch das Flurfördergerät in Betracht gezogen, mit welchem das Regal bedient werden soll. Alle Umgebungsfaktoren beeinflussen die Auswahl des Stützenprofils und des Traversentyps sowie die Breite des Arbeitsgangs.
Dank der großen Grundfläche und der beachtlichen Materialstärke unserer Regalfüße werden die Lasten auf dem Boden reibungslos übertragen und bestmöglich verteilt. Um die Steifigkeit und Stabilität der gesamten Regalkonstruktion zu verbessern, wird jeder Regalfuß grundsätzlich mit 2 Verankerungen im Boden befestigt, entweder mechanisch oder chemisch (je nach Bedarf und Anforderungen).
Wir sorgen dafür, dass das Regalsystem an die sich stets verändernden Anforderungen an die Ladungsträger angepasst werden kann. Auch der Typ des Flurförderzeugs, welcher das Regal bedienen soll, wird berücksichtigt. All diese Faktoren haben Einfluss auf die Auswahl der Ständer- und Trägerart sowie des Arbeitsgangs.
X-PR Line Palettenregal-Traversen
X-PR LINE Palettenregal-Traversen werden aus 2 miteinander verbundenen U-Profilen hergestellt. Das so entstehende geschlossene Profil hat die doppelte Materialstärke an der am stärksten belasteten oberen und unteren Fläche. Die Traversen können in allen gewünschten Längen (in 50-mm-Schritten) gefertigt werden. An den Enden der Profile werden Agraffen mit 3 oder 4 Haken angeschweißt.
Weitere Trägertypen:
Flache Tiefenauflagen können als Unterstützung für schwere Paletten eingesetzt werden. Sie sind für alle Traversentypen verfügbar. Tiefenauflagen werden für unterschiedliche Rahmentiefen hergestellt. Die Anzahl der benötigten Tiefenauflagen ist abhängig von der erforderlichen Traglast. Sie bestehen aus robusten Vierkantrohren mit angeschweißten Verbindungsstücken an beiden Enden. Ihre Befestigung erfordert keinen Werkzeugeinsatz.
Abgesetzte Tiefenauflagen dienen zur Verstärkung von Spanplattenböden. Sie werden zwischen den Traversen befestigt und bringen die Oberkante des Spanplattenbodens auf die gleiche Höhe der Regaltraverse. Abgesetzte Tiefenauflagen sind in unterschiedlichen Tiefen erhältlich. Sie werden meist aus Vierkantrohren mit angeschweißten Verbindungsstücken hergestellt. Die Anzahl der erforderlichen Tiefenauflagen ist abhängig von der gewünschten Traglast. Die Befestigung erfordert keinen Werkzeugeinsatz.

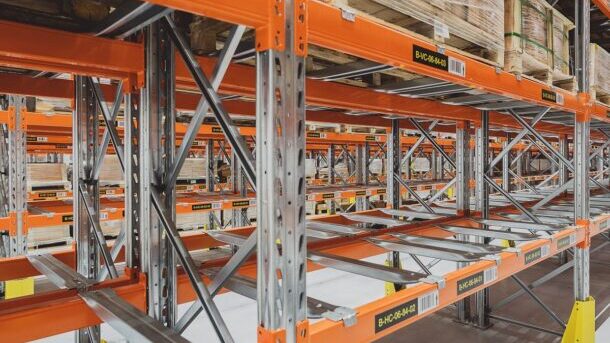

X-PR LINE Palettenregal-Rahmen
Der Rahmen besteht aus zwei Regalstützen, die durch horizontale und diagonale Querstreben (Fachwerk) miteinander verschraubt sind. An der Unterseite der Stütze ist je ein Regalfuß angeschraubt.
Auf einen Blick – der Palettenregal-Rahmen X-PR LINE besteht aus folgenden Einzelteilen:
- Stützenprofil 20M (BxT) 95 x 54 mm (8 Kantungen) oder
Stützenprofil 20, 25 (BxT) 95 x 72 mm (12 Kantungen mit zusätzlicher mittlerer Sicke) oder
Stützenprofil, 25L, 30L (BxT) 120 x 72 mm, (16 Kantungen mit zusätzlicher mittlerer Sicke)
Alle Stützenprofile haben diagonale Lochungen im 75mm-Raster für die Aufhängung der Traversen. Die Materialstärke der Stützenprofile beträgt 2 mm bei Profiltyp 20M sowie 20, 2,5 mm bei Profiltyp 25 und 25L sowie 3 mm bei Profiltyp 30L. - Horizontale Querstreben und diagonale Querstreben aus 1,5 mm starkem, verzinktem Stahlblech. Diese werden durch Schrauben mit den Stützenprofilen verbunden.
- Der Regalfuß wird mit den Stützenprofilen verschraubt. Dank seiner großen Grundfläche (140 × 180 mm) und der beachtlichen Materialstärke werden die Belastungen bestmöglich gleichmäßig auf den Fußboden verteilt. Um die Steifigkeit und Stabilität der gesamten Konstruktion zu verbessern, wird jeder Fuß grundsätzlich mit 2 mechanischen oder chemischen Ankern (je nach Bedarf) im Fußboden verankert.
X-PR LINE Palettenregal-Fachböden
Spanplattenböden in Palettenregalen. Auf Spanplattenböden können unpalettierte Waren direkt abgestellt werden. Diese Fachböden werden aus 18 mm bis 38 mm starken Spanplatten hergestellt und auf die richtigen Maße zugeschnitten.

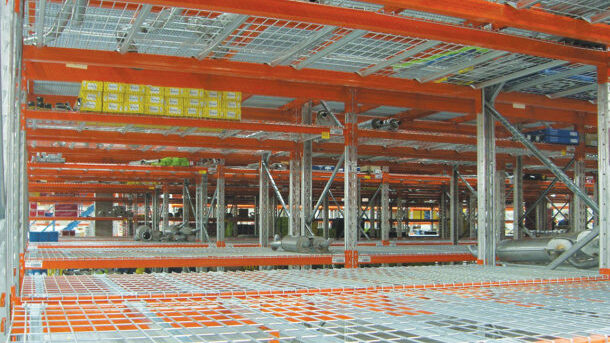

Drahtgitterböden in Palettenregalen. Drahtgitterböden sind in variablen Größen erhältlich. Drahtstärke und Maschenweite werden an die benötigte Traglast und an die Art der gelagerten Produkte angepasst. Drahtgitterböden werden auch als Herabfallschutz in Durchfahrten oder Durchgängen verwendet.
Gitterrostböden in Palettenregalen. Für besonders hohe Belastungen werden Gitterrostböden eingesetzt. Die Ausführung des Gitterrostes wird in Abhängigkeit von der Art des Lagergutes gewählt. Gitterroste sind die robusteste Art von Regalböden.
X-PR LINE Palettenregal-Gitterwände und Durchschubsicherungen
Palettenregale vom Typ X-PR LINE können mit einer Reihe von Sicherheitsmerkmalen ausgestattet werden:

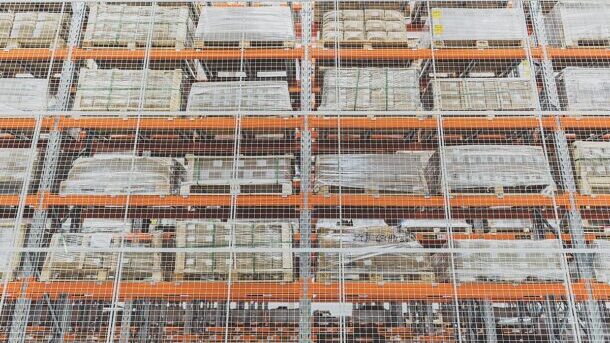

Rückwandgitter: Das Rückwandgitter schützt Personen auf der offenen Rückseite des Regals vor herabfallenden Waren. Es wird an der Rückseite der Regalrahmen mit Schrauben und Muttern befestigt.
Seitenwandgitter: Das Seitenwandgitter schützt Personen in der Nähe des Regals vor dem (seitlichen) Herabfallen von Waren aus dem Palettenregal. Es wird mit Schrauben, Muttern oder Clips seitlich am Rahmen befestigt.
Durchschubsicherungen: Durchschubsicherungen verhindern, dass die Palette zu tief in das Regal eingelagert wird. Dies erhöht effektiv die Sicherheit des Lagerpersonals und schützt vor dem Herabfallen der Palette. Die Durchschubsicherung wird über Agraffen am Stützenprofil verschraubt.
Profitieren Sie von den Vorteilen unserer Palettenregale:
- Lagerung in Einzel- oder Doppelregalzeilen ermöglicht sofortigen Zugriff auf jede Palette
- Möglichkeit der Lagerung auf allen Lagereinheiten, von Europaletten, über Metallcontainer bis hin zu nicht standardisierten Verpackungen.
- Der modulare Aufbau ermöglicht die Konfiguration des Systems in Abhängigkeit von den spezifischen Lagerprozessen.
- Jeder Palettenplatz kann einen eigenen Index haben – dadurch ergibt sich eine einfache Bestandskontrolle
- Möglicher Flächennutzungsgrad von bis zu 40 %
WDX Intralogistik – Ihr Partner für innovative Intralogistik-Lösungen.
- Modularer Aufbau für Individualität
Der modulare Aufbau unserer Palettenregale ermöglicht eine individuelle Erweiterung und Anpassung zu jeder Zeit. Wir verstehen die Dynamik Ihrer Anforderungen und passen uns flexibel an.
- Lieferung und Montageoptionen
Sie erhalten Ihre Intralogistik-Lösung nicht nur inklusive der gesetzlich vorgeschriebenen Belastungsschilder, sondern auch mit einer passenden Montageanleitung zur Selbstmontage. Auf Anfrage bieten wir Ihnen zudem die professionelle Regalmontage vor Ort an.
- Garantien für Ihre Sicherheit
Unser Qualitätsanspruch manifestiert sich in klaren Garantien: 5 Jahre Herstellergarantie und beeindruckende 10 Jahre Nachkaufgarantie. Wir stehen hinter unserer Qualität und Ihrer langfristigen Zufriedenheit.
- Professionelle Beratung für Ihr Projekt
WDX Intralogistik bietet nicht nur Produkte, sondern auch eine professionelle und transparente Logistikberatung sowie Hilfestellung rund um das Palettenregal. Unser erfahrenes Team steht Ihnen mit 30 Jahren Expertise zur Seite, um Ihr Projekt optimal und für Sie passend umzusetzen – denn so geht Service.
- Hohe Traglasten und Flexibilität
Mit einer beeindruckenden Standard-Feldlast von 12 Tonnen, einer Fachlast von weit über 3 Tonnen und einer flexiblen Fachhöhe bieten unsere Palettenregale die ideale Lösung für die Lagerung von Europaletten und Industriepaletten.
- Maßgeschneiderte Konstruktionen auf Anfrage
Bei speziellen Anforderungen bieten wir Ihnen die Möglichkeit, abweichende Regalkonstruktionen auf Anfrage zu erhalten, um sicherzustellen, dass Ihre individuellen Bedürfnisse erfüllt werden.
Vertrauen Sie auf WDX Intralogistik als Ihren Partner für innovative und zuverlässige Intralogistik-Lösungen. Qualität, Flexibilität und Kundenzufriedenheit stehen bei uns im Mittelpunkt. Sie haben noch Fragen rund um Palettenregale oder die Palettenfördertechnik? Kontaktieren Sie uns gerne, wir helfen weiter.
